概述

    QJYQ型加熱爐熄火保護裝置具有節約燃料運行安全的優點。為確保燃氣爐的安全運行，本系統采用了單片微型計算機做為控制核心。在運行時它監視燃燒器的燃燒狀態，并在儀表面板上模擬顯示火焰的強弱，當燃燒器熄火時自動關閉燃料供給管路上的電磁閥，切斷燃料供給，以防止出現爆爐事故，確保了加熱爐的安全運行。本裝置適于水套爐的使用，也可用于其它各種燃氣爐窯。

組成

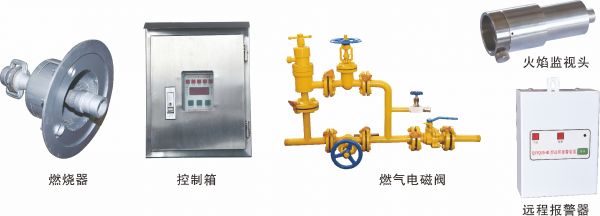

    該裝置主要由燃燒器、火焰監視頭、控制箱、燃氣電磁閥、遠程報警器組成。

技術參數

1、燃燒器

     1）燃料：天然氣

     2）燃料壓力：0.01~0.3MPa

     3）供熱量：10~120萬Kcal/h(全系列產品)

2、火焰監視頭

     1）工作照度：

     2）工作環境溫度：

3、控制箱

     1）工作電源：AC220V±10％、50HZ

     2）功率：40VA

     3）閥控輸出：DC36V

     4） 閥控方式：有電開閥、無電關閥

     5）工作環境溫度：-30~40℃

     6） 時間顯示精度：1min

4、燃氣電磁閥

     1）工作環境溫度：-40~60℃

     2）工作介質溫度：-40~60℃

     3）工作介質壓力：0~1MPa（通徑15~50）

　　　　　　          0.03~0.8MPa（通徑65~100）

     4）工作介質：弱腐蝕性潔凈氣體

     5）通徑：15、20、25、40、50、65、80、100

　 6）工作電壓：DC36V、25W

     7）工作方式：通電開啟、斷電關閉

5、遠程報警器

     1）工作電源：AC220V±10％、50HZ

     2）輸入：干接點（閉合報警）

     3）外形尺寸：125×170×65（長×高×厚）
