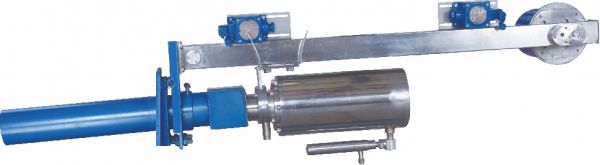

HJY-BⅢ型內窺式火焰電視監視儀是用于監視石油化工系統爆炸環境中的裂解爐、加熱爐等爐膛內燃料燃燒狀態的全爐膛彩色工業電視系統，本儀器也可以觀察在高溫狀態下爐內各種物體的運行狀態。用了它工作人員在集控室內可通過電視屏幕對爐膛內火焰燃燒狀況及爐管等爐內被觀測物體的情況有一個清晰而直觀的了解。當爐內一旦出現故障時圖像能及時顯示，有助于安全運行。本儀器具有如下特點：

    1、伸入爐膛的部分充分考慮了耐高溫性能，從材料到結構都進行了精心設計精心制造，不怕燒損。鏡頭耐溫1300℃，圓視場90°，適用于任何照度爐。

    2、攝像鏡管具有電動進退功能，便于使用與維護，當出現超溫或欠壓時鏡管能自動退出實施保護。

    3、觀測角度可做調整，從而滿足了對不同部位的監視需要。

    4、攝像焦距可調整，從而滿足了對遠景和近景的觀測要求。

    5、采用了可調換光欄，可以適應不同的火焰燃燒工況，使監視器顯示畫面達到較佳。

    6、攝像機采用高壓儀表風進行冷卻，使結構緊湊，運行可靠，壽命長且無維修量。

    7、鏡管保護部分采取了特殊設計，在無壓縮空氣時使用低壓風也可保證系統正常工作。

    8、現場電氣設備均為防爆設計，防爆等級為ExdⅡBT4使系統可以在爆炸性氣體環境中使用。

    本儀器體積小，重量輕，安裝維護方便，運行可靠，能確保在點火及正常運行時給操作人員提供真實可靠的爐內圖像，因此說是各種爐安全、經濟運行不可缺少的監視儀器。

技術參數

    1、防爆標志：ExdⅡBT4

    2、視場范圍；90°±5％

    3、保護罩工作環境溫度：-10℃—70℃

    4、鏡頭部分工作溫度：≤1300℃

    5、所需壓縮空氣

    壓力：≥0.3MPa

    流量：≥0.3m3/min

    清潔度：塵埃粒徑≤0.3mm

            含油量≤10mg/m3

            風溫≤40℃

    6、所需電源：AC220V、50HZ、400VA

    7、導軌長度：≤1400mm（或按用戶要求）
